352 X50改裝新風

前言

本人在20171111時購入352 X50空氣清淨機，當時的開箱文在此：352 X50 空氣清淨機 入手1個月開箱文，後來在京東賣場看到352 X50的米皮套件，開始考濾改裝352 X50做為家裡的新風系統。由於X50濾網CCM高達6萬mg，又是H13等級的東麗濾紙，估計濾網的耐用性與效率都很適合改做新風使用。（本人希望能以一套X50新風，取代目前豹米+小米2套新風）

詳細套件資訊可參考J大開箱：另一半 for 352 X50 開箱

正文

由於352 X50的米皮套件進風口只有15公分寬，在搭配廠商另一半MATE給的15公分風管後，風管內徑剩下13.5公分，進風面積約為140平方公分相當狹小，在2018年中入手套件後，本人簡單測試了一下，在不安裝初濾的條件下，風量大約剩下原本的80％，如果加上初濾與初濾袋之後，估計最大風量只剩55-60％，大約在330~360CMH之間，對比原先清淨機最高600CMH的風量，可說相當悲劇，因此暫時打消改裝的念頭。

然而，在2019年底，一次與J大的討論中，發現適度修改X50米皮背蓋，便可增加進風面積，詳細修改方式可參考J大的文章：X50 米皮背蓋改造。修改後進風內徑提高至18.8公分，最大進風面積可提高至277平方公分，約是13.5公分風管內徑的2倍，估計能有效解決風量損失過多的問題。

利用氣密條增加背蓋與法欄間的氣密

使用1分的螺絲固定法欄

法欄完成圖

雖然在適當的改裝後，已有效解決背蓋進風面積不足的問題，但還需搭配適當的窗版與風管，才能維持足夠的進風面積，在經過一段時間的淘寶尋寶之後，本人入手思博潤窗版（進風口直徑17公分）與海灡風管，詳細商品資訊如下：
1.思博潤窗版
2.海灡風管

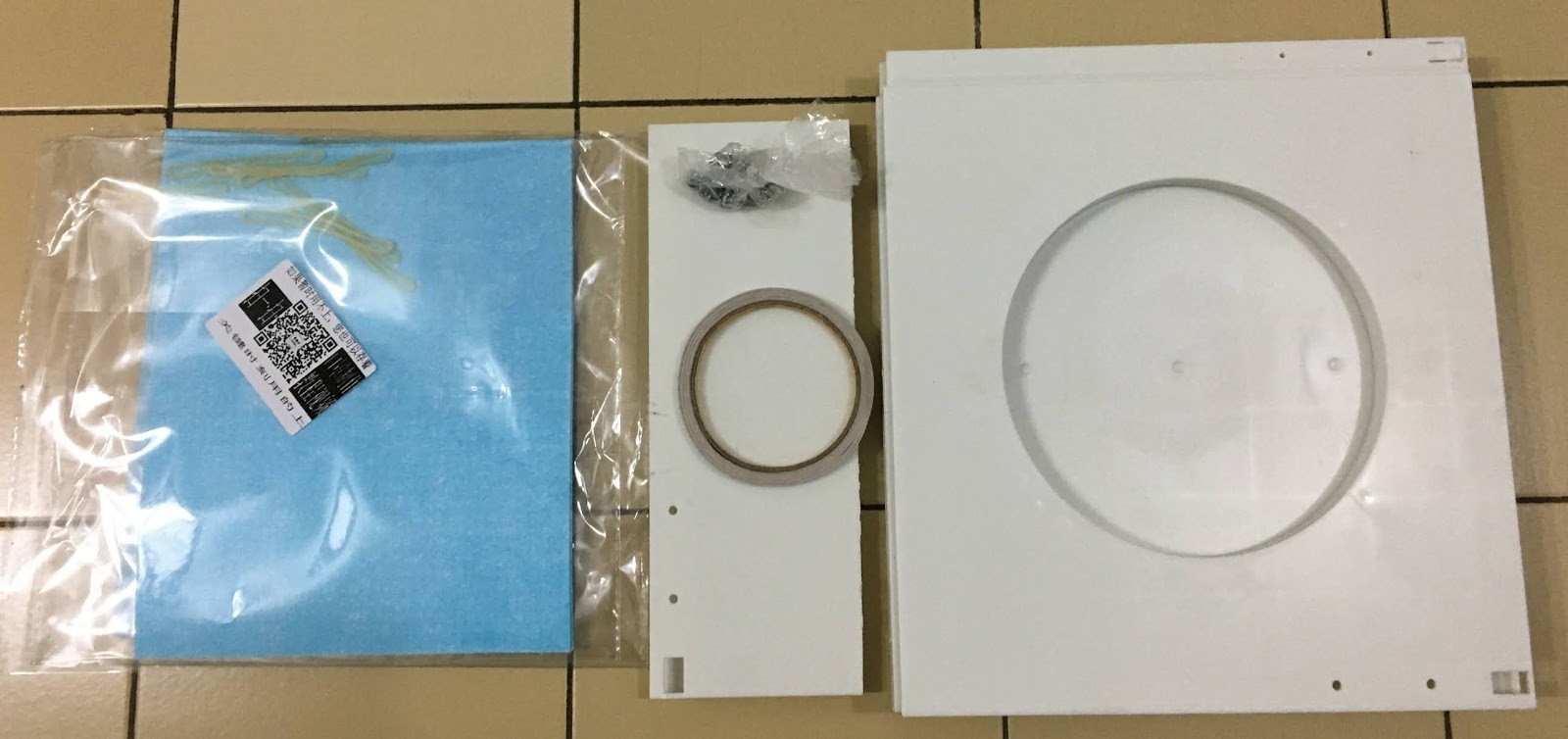

思博潤窗版套件與DIY口罩贈品

海灡風管（18公分與20公分）

思博潤窗版為組合式窗版（思博潤窗版可搭配思博潤的新風系統），主要由27公分的正方塊為模組，其中一片為17公分風口（可要求一片或多片），另外根據消費者家裡窗戶大小訂製最後一塊風管，本人實際到手的窗版總長為95公分（3片27公分＋1片14公分），差不多剛好可以卡在窗戶上。
海灡風管主要使用在抽油煙機上，尺寸眾多可以自由搭配，本人是購入18公分轉16.5公分（目前X50套件使用此風管）與20公分的風管。另外參考J大提供的資訊：新風機導入前階段 (3)：變徑接頭購入，購入180-200變徑圈，搭配以前購買的氣密條，便可開始改裝新風。

安裝路徑：思博潤窗版接16.5公分風管套口（適當用氣密條加粗卡在窗版上），18公分風管套口利用180-200變徑圈連接米皮背蓋的法欄，最終成品如下圖。

X50改裝新風完成圖

進風口初濾袋與米家溫濕度檢測器2

實測風量與功耗

安裝完畢後，分別對於不同進風狀態進行測量：
1.初濾＋HEPA：X50原機狀態加上初濾（snaildream for X50），同樣為3面進氣。
2.18.8公分內徑背蓋：X50只由18.8公分法欄進氣。
3.18公分轉16.5公分：將風管安裝好後拉長至150公分，X50進風口縮小至16.5公分。
4.安裝至窗版上：將風管連接至窗版，測量風管灣折對風量的影響。
5.安裝初濾袋：可藍初濾（下次在測試snaildream）

X50右上角出風口風速比較

X50右下上角出風口風速比較

X50左上角出風口風速比較

X50左下角出風口風速比較

不同進風方式功耗比較

進風截面積部分，18.8公分內徑背蓋大約是277平方公分，16.5公分風管大約是213平方公分。風量流失部分，比較18.8公分內徑背蓋與初濾＋HEPA的資料後，可以發現1至5檔風速幾乎一致或略少一點，只有最大檔有較明顯的風量損失（大約10％），比較16.5公分風管與18.8公分內徑背蓋的資料後，同樣得到類似的結果。

在不安裝初濾袋的條件下，4檔以下的風量損失相當有限（少於10％），5檔的風量大約是10％，最大檔的風量損失約為15％，其中約有5％的風量損失是軟管彎折所造成的，而初濾袋大約會增加15％的風量損失。

根據實測資料，在安裝雙初濾的狀態時，對比"雙初濾"與"X50原機HEPA＋初濾"的風量時，可以發現2檔略高於1檔，3檔略高於2檔，4檔略高於3檔，5檔介於3檔與4檔之間，最大檔介於4檔與5檔之間。以表格風速做線性內差估計風量，X50改新風的風量大致如下：
1檔約為110CMH
2檔約為160CMH
3檔約為235CMH
4檔約為305CMH
5檔約為385CMH
MAX檔約為455CMH

考慮最初風量基準是以原裝HEPA+初濾估計，初濾對風量會有5％，所以上述資料需要下修5％，如果改用純HEPA濾網時，可以減少活性碳對風量的影響，大約可以上修10％，總之，上述個檔位風量上下5％，大約是目前X50改新風可以獲得的風量。（也許進風口在增大一些，風量可以在多一點）

由於已經安裝完成，接著要慢慢觀測HEPA的過濾效率與衰退情形...
